Sensor de Calidad de Agua LoRaWAN WQS-LB - Dragino

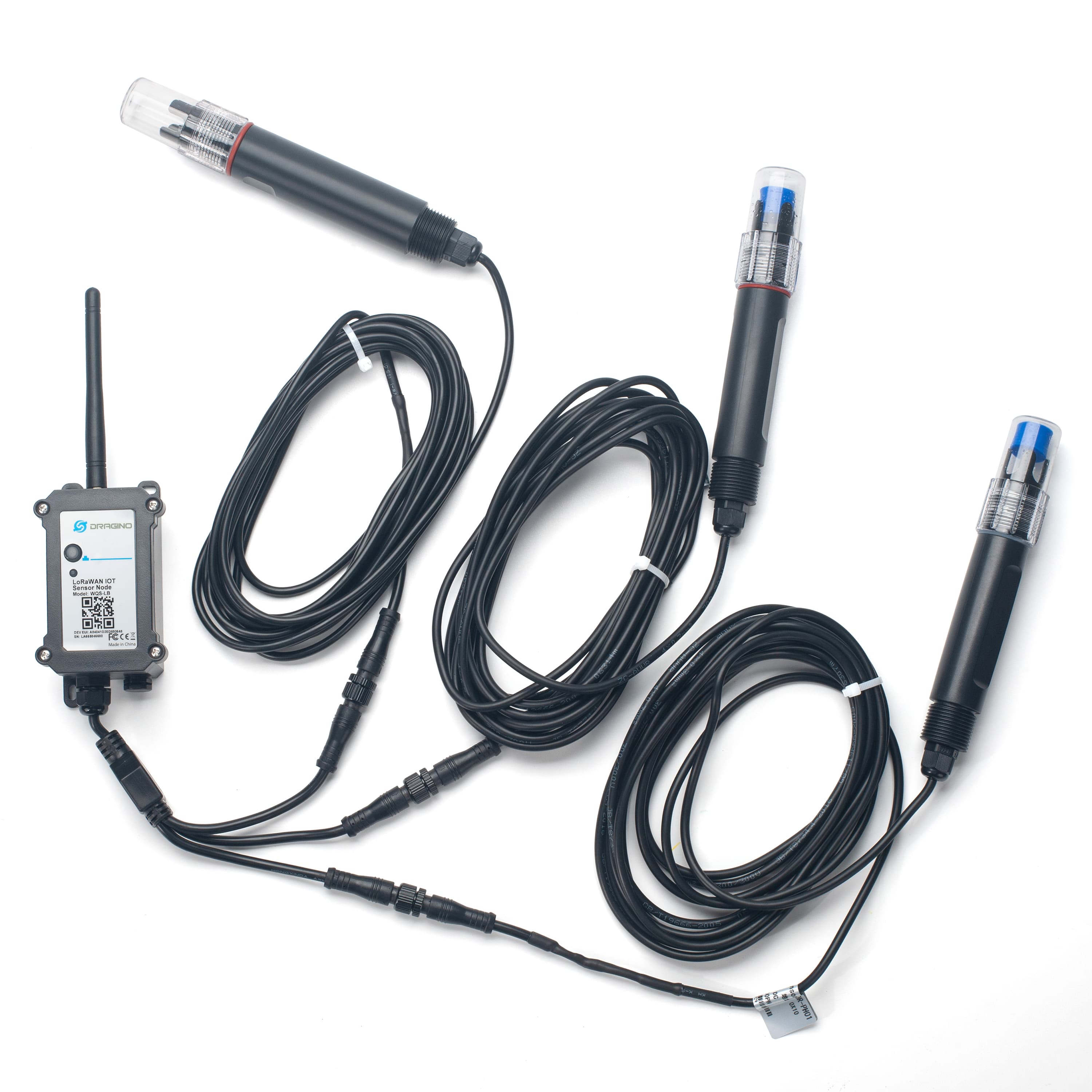

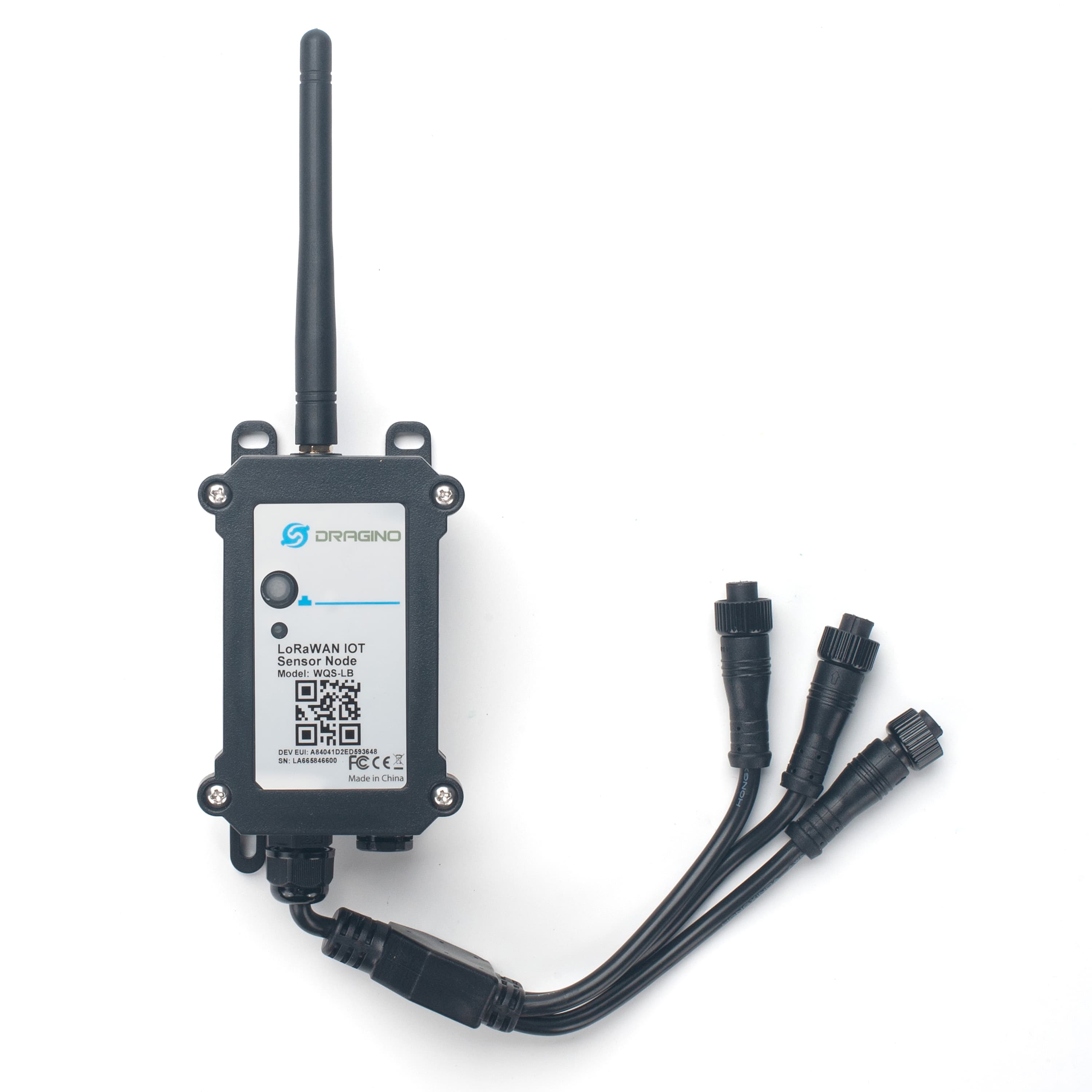

El Dragino WQS-LB es un transmisor LoRaWAN para monitoreo de calidad de agua que permite conectar de 1 a 3 sondas RS485 al mismo tiempo. Envía los datos por LoRaWAN hacia una plataforma IoT (ChirpStack, TTN, etc.), ideal para plantas de tratamiento, redes de agua potable, riego tecnificado y aplicaciones industriales.

El equipo está diseñado para bajo consumo de energía, con batería interna de larga duración. Soporta actualización de firmware OTA, configuración por Bluetooth y comandos LoRaWAN, lo que facilita su despliegue y mantenimiento en campo. Su construcción está pensada para uso en exteriores y entornos exigentes, utilizando sondas con grado de protección IP68.

Sondas de calidad de agua compatibles (venta por separado):

• Sonda de pH: mide la acidez o alcalinidad del agua en un rango típico de 0 a 14 pH. Se usa para control de procesos, tratamiento de agua potable, piscinas y efluentes industriales.

• Sonda de Conductividad (EC): mide la conductividad eléctrica del agua, que se relaciona con la cantidad de sales disueltas y TDS. Útil para riego, aguas subterráneas, procesos industriales y control de salinidad.

• Sonda de Oxígeno Disuelto (DO): mide la cantidad de oxígeno disuelto en el agua, clave para calidad de agua en ríos, lagos, piscicultura, acuicultura y tratamiento biológico de aguas.

• Sonda ORP (Potencial Redox): mide el potencial de oxidación-reducción en mV, indicador de la capacidad oxidante del agua. Muy utilizada en desinfección, procesos con cloro, ozono y control de efluentes.

• Sonda de Turbidez: mide la claridad del agua (NTU), detectando sólidos en suspensión, sedimentos o suciedad. Es importante en tratamiento de agua potable, filtración y monitoreo de ríos/lagos.

• Sonda de Cloro Residual (CL): mide el nivel de cloro residual en el agua, permitiendo verificar que la desinfección sea efectiva sin exceder los límites permitidos en agua potable o de piscina.

Gracias a esta arquitectura modular, el WQS-LB permite armar una estación de calidad de agua a la medida, desde un solo parámetro (por ejemplo solo pH) hasta combinaciones más completas como pH + EC + turbidez o DO + ORP + cloro residual, todo reportado vía LoRaWAN a larga distancia.

El WQS-LB está alimentado por una batería Li-SOCI2 de 8500mAh, diseñada para un uso prolongado de hasta varios años.

Características:

• LoRaWAN 1.0.3 Clase A

• Bandas de Frecuencia: CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865/RU864/MA869

• Consumo de energía ultra-bajo

• Mide la calidad del agua y proporciona información sobre las condiciones del agua

• Soporta sondas de calidad de agua de tipo EC/PH/DO/ORP/TS

• Soporta de 1 a 3 sondas

• Soporta Bluetooth v5.1 y configuración remota a través de LoRaWAN

• Soporta actualización inalámbrica del firmware mediante OTA

• Comandos AT para cambiar parámetros

• Uplink periódico

• Downlink para cambiar la configuración

• Batería de 8500mAh Li/SOCl2

Aplicaciones:

Especificaciones:

Características Comunes de DC:

• Voltaje de suministro: Batería integrada, 2.5V ~ 3.6V

• Temperatura de operación: -40 ~ 85°C

Especificaciones de LoRa:

• Rango de Frecuencia, Banda 1 (HF): 862 ~ 1020 MHz

• Máxima salida RF constante de +22 dBm

• Sensibilidad RX: hasta -139 dBm

• Excelente inmunidad a bloqueos

Batería:

• Batería Li/SOCI2 no recargable

• Capacidad: 8500mAh

• Autodescarga: <1% / Año @ 25°C

• Corriente continua máxima: 130mA

• Corriente máxima de impulso: 2A, 1 segundo

Consumo de Energía:

• Modo de reposo: 5uA @ 3.3v

• Modo de transmisión LoRa: 125mA @ 20dBm, 82mA @ 14dBm


Tamaño del Producto

Longitud del cable de los sensores de la serie WQS
