Conversor Modbus a LoRaWAN RS485-LN - Dragino
Garantía legal de 6 meses por fallas según la Ley del Consumidor (SERNAC), adicional a la garantía del fabricante.
Lo que importa.

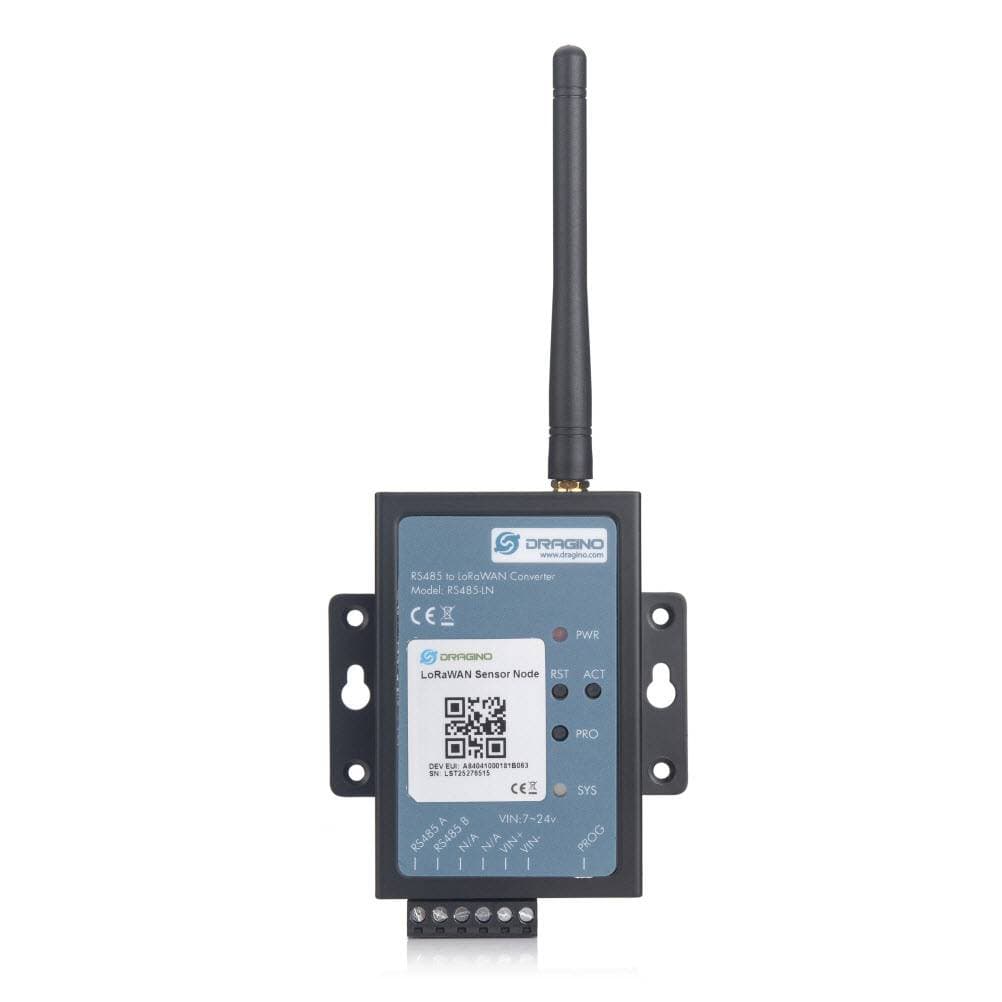

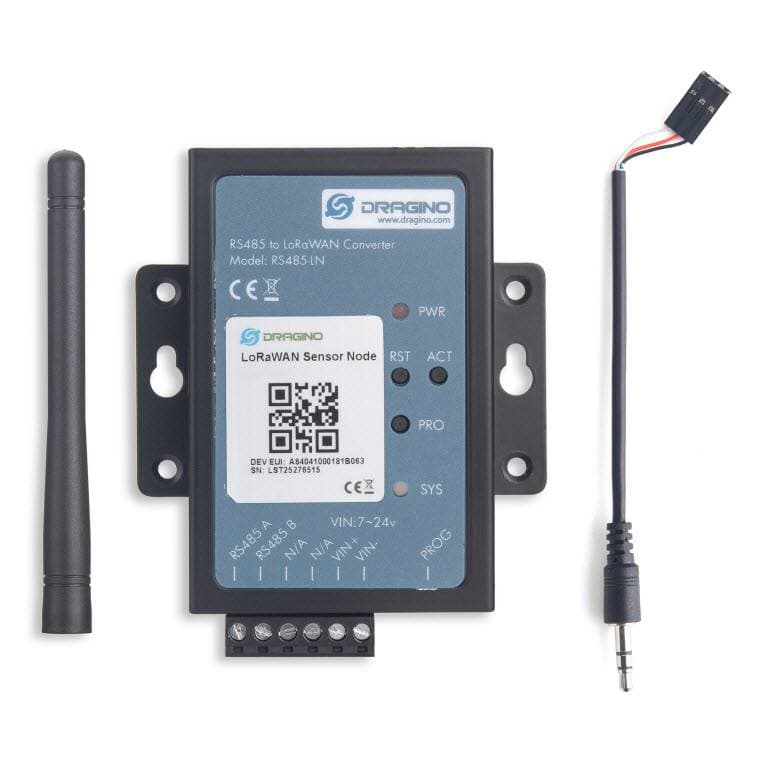

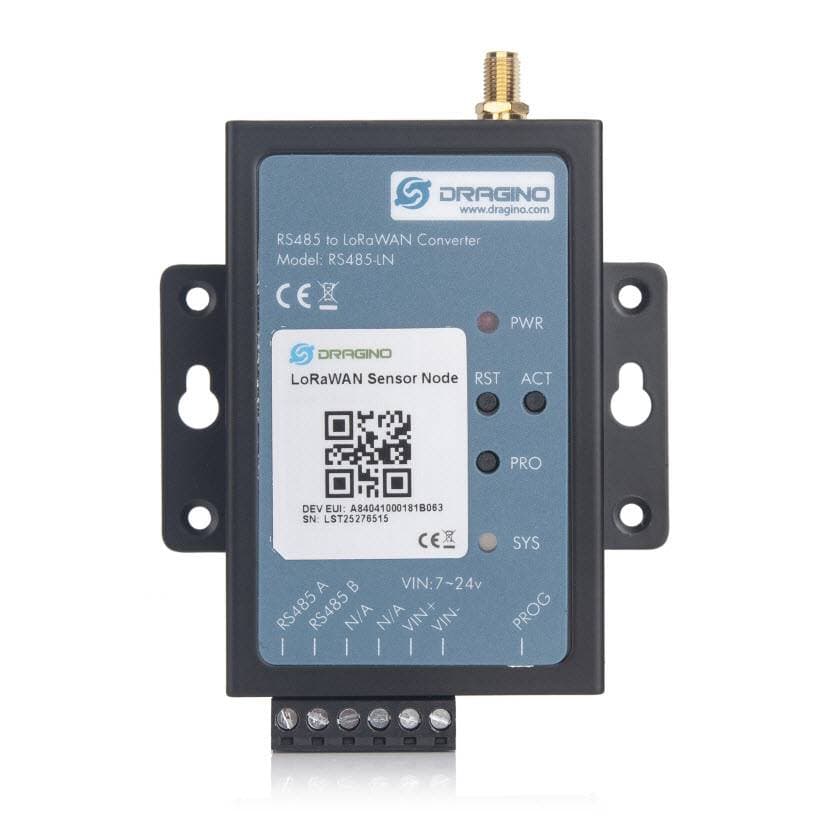

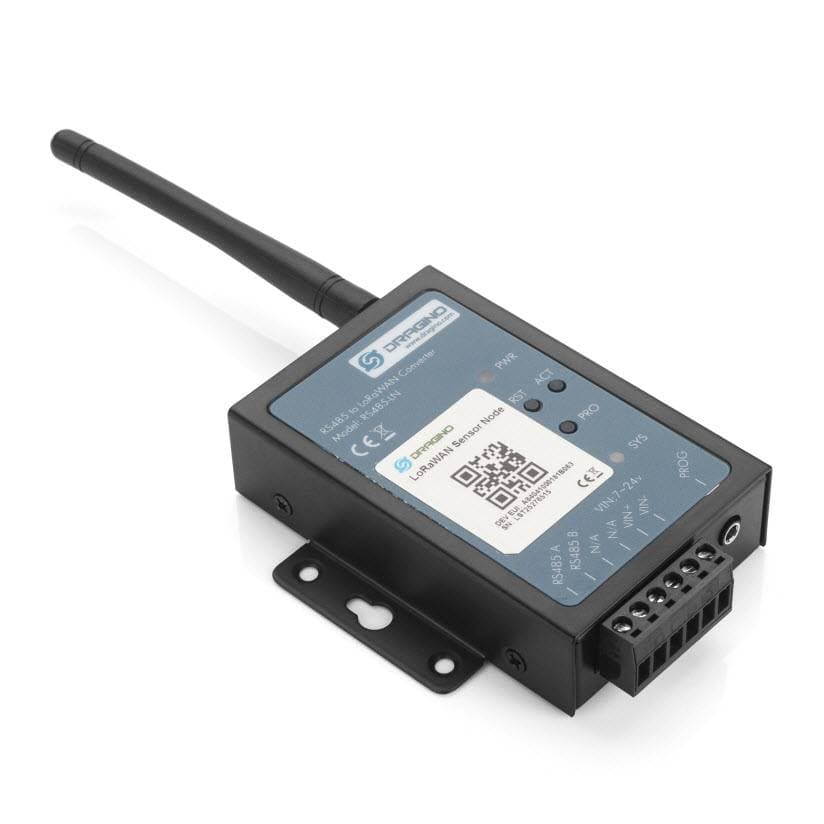

El Dragino RS485-LN es un convertidor RS485 a LoRaWAN® diseñado para llevar dispositivos industriales con interfaz RS485 (típicamente Modbus) a redes IoT de largo alcance sin necesidad de cambiar el hardware existente. Convierte las tramas RS485 en mensajes LoRaWAN y viceversa, simplificando la instalación y reduciendo los costos de cableado y mantenimiento.
En el uplink, el RS485-LN envía comandos definidos por el usuario a los equipos RS485, recibe la respuesta, la procesa según reglas configurables y genera el payload que se sube al servidor LoRaWAN. En el downlink, operando en LoRaWAN Clase C (también soporta Clase A), escucha continuamente las órdenes del servidor y las reenvía al bus RS485 para ejecutar acciones en campo.
Características principales
Conversión RS485 ⇄ LoRaWAN® para monitorización y control remoto de dispositivos Modbus.
Soporta protocolo Modbus y múltiples dispositivos RS485 mediante reglas flexibles de sondeo y mapeo de datos.
LoRaWAN Clase A y Clase C (por defecto Clase C), ideal cuando se necesita recibir comandos con baja latencia.
Banda LoRaWAN multirregional: AU915
Radio LoRa basada en chip SX1276/78 y MCU STM32L072 de ultra bajo consumo.
Consumo típico:
Reposo: aprox. 32 mA @ 12 V.
Transmisión a 20 dBm: aprox. 65 mA @ 12 V.
Alimentación amplia: entrada de 7–24 V DC, apto para tableros e instalaciones industriales.
Firmware actualizable vía puerto de programación, permitiendo mejoras y correcciones futuras.
Configuración mediante comandos AT locales y configuración remota vía downlink LoRaWAN.
Soporta uplink por interrupción, útil para eventos o alarmas inmediatas desde el lado RS485.
Rango de temperatura industrial: operación de -40 a 65 °C.
Aplicaciones típicas
Edificios inteligentes y automatización: integración de medidores, variadores, controladores y sensores RS485 a una plataforma IoT inalámbrica.
Riego y agricultura inteligente: lectura de caudalímetros, presostatos o controladores de riego con Modbus RS485 y envío de datos vía LoRaWAN.
Smart metering: agua, gas, energía y otros medidores con salida RS485.
Smart cities: monitoreo de alumbrado, estaciones ambientales y otros dispositivos distribuidos.
Industria / Smart Factory: extender redes Modbus existentes a la nube sin cableado adicional.
En resumen, el Dragino RS485-LN es una solución compacta y eficiente para convertir dispositivos RS485/Modbus en nodos LoRaWAN, permitiendo proyectos IoT de largo alcance en entornos industriales, agrícolas y urbanos con un esfuerzo mínimo de integración.
Modo Punto a Punto
Es posible cambiar el modo de funcionamiento del equipo cambiando el firmware de fabrica para que pase de LoRaWAN a LoRA punto a punto, lo que permite conectar 2 equipos para realizar un "cable aéreo".
Especificaciones
CategoríaParámetroValor / DescripciónSistema hardwareMCUSTM32L072xxxxChip inalámbricoSX1276/78Consumo de energía*Consumo en reposo32 mA @ 12 VConsumo en transmisión 20 dBm65 mA @ 12 VInterfacesInterfaz de comunicaciónRS485Entrada de alimentación7 ~ 24 V DCEspecificación LoRaRango de frecuencia – Banda 1 (HF)862 ~ 1020 MHzRango de frecuencia – Banda 2 (LF)410 ~ 528 MHzPresupuesto de enlace máximo168 dBPotencia RF constante+20 dBm (100 mW)PA de alta eficiencia+14 dBmTasa de bits programableHasta 300 kbpsSensibilidadHasta -148 dBmLinealidad del frontal de RFIIP3 = -12.5 dBm (front-end robusto)Inmunidad al bloqueoExcelenteCorriente RX10.3 mARetención de registros200 nASintetizador integradoResolución de 61 HzModulaciónFSK, GFSK, MSK, GMSK, LoRa™, OOKFunciones integradasSincronizador de bits para recuperación de relojDetección de preámbuloSoportadaRango dinámico de RSSI127 dBRF Sense / CADDetección automática de RF y CAD con AFC ultrarrápidoMotor de paquetesHasta 256 bytes con CRC
*Consumo indicado no incluye el consumo del dispositivo RS485 conectado.
Características
Protocolo LoRaWAN Clase A y Clase C (por defecto Clase C).
Bandas de frecuencia compatibles: CN470 / EU433 / KR920 / US915 / EU868 / AS923 / AU915 / IN865 / RU864 / MA869.
Configuración de parámetros mediante comandos AT.
Posibilidad de configurar parámetros de forma remota a través de downlinks LoRa.
Firmware actualizable mediante puerto de programación.
Soporta múltiples dispositivos RS485 mediante reglas flexibles.
Soporta protocolo Modbus.
Soporta uplink por interrupción (Interrupt uplink) desde la versión de hardware v1.2.
Aplicaciones
Edificios inteligentes y automatización del hogar.
Logística y gestión de cadena de suministro.
Medición inteligente (smart metering).
Agricultura inteligente.
Ciudades inteligentes.
Fábricas inteligentes (industria 4.0).
